materialmemorymap tranformation et usage du bois par fraisage,  toupie, tenonneuse et mortaiseuse à l’atelier des Charpentiers de Paris

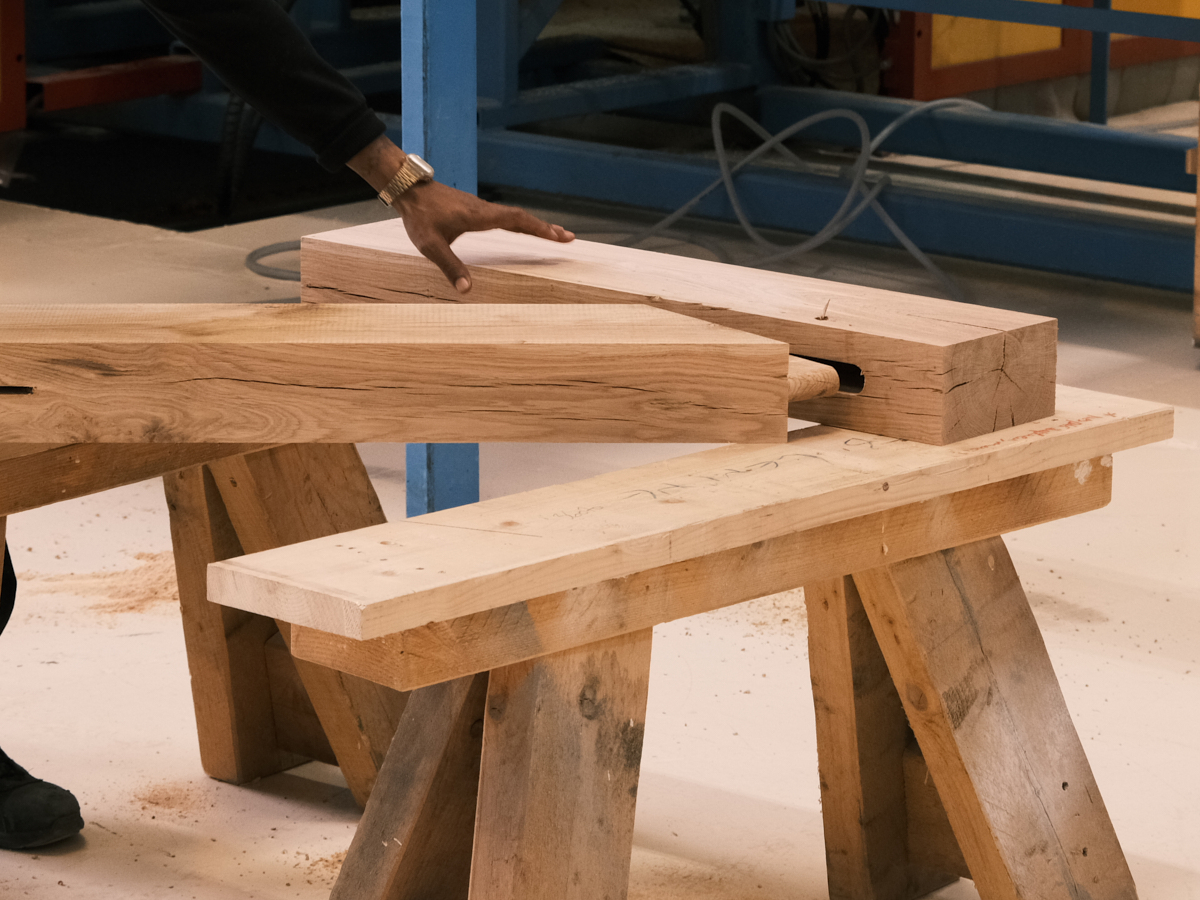

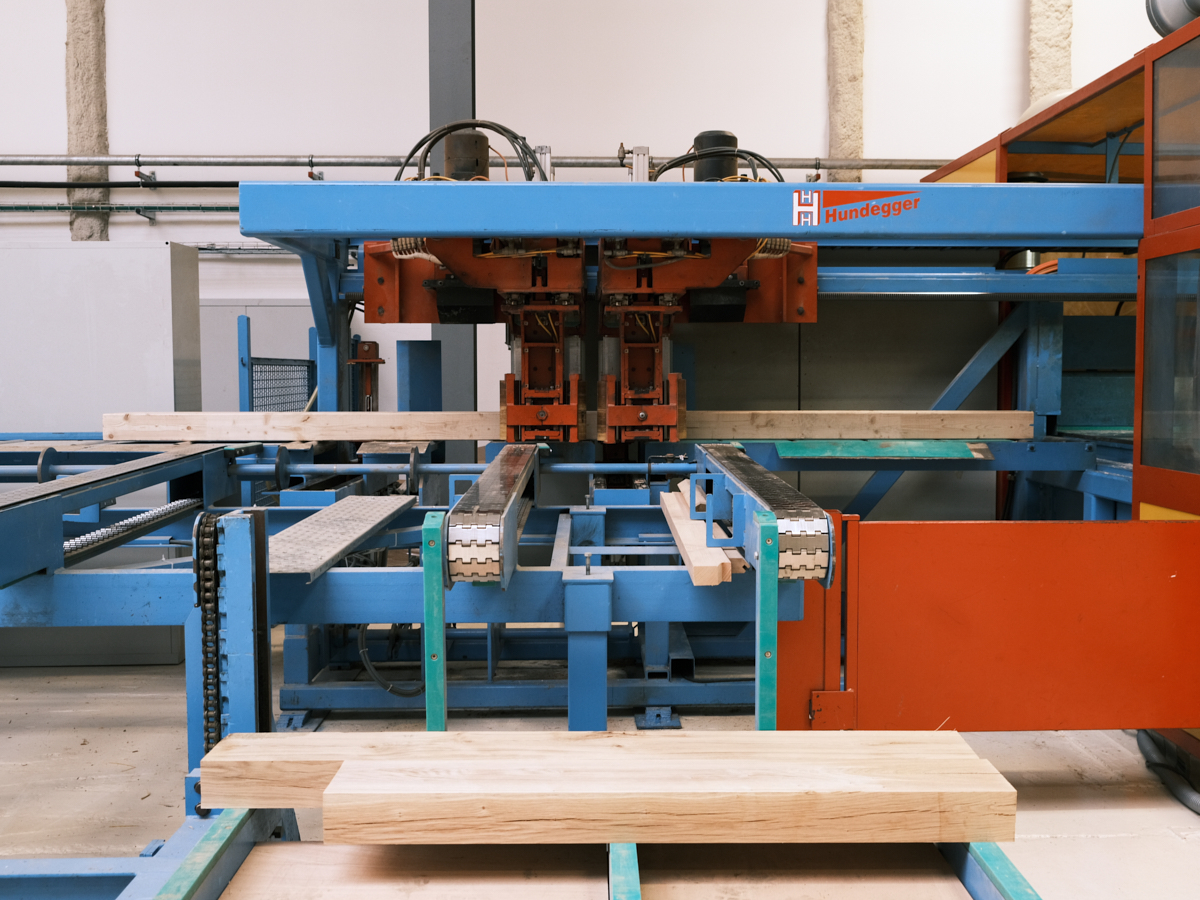

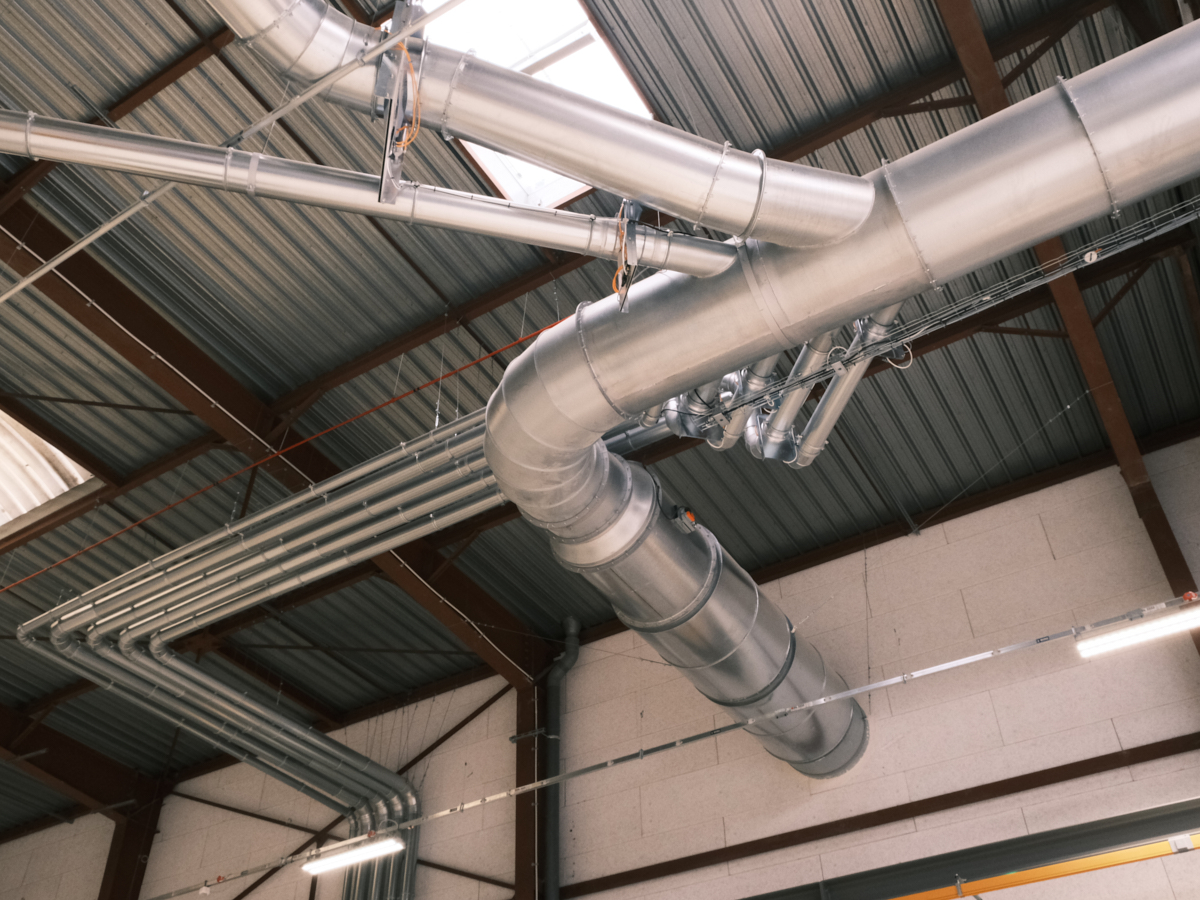

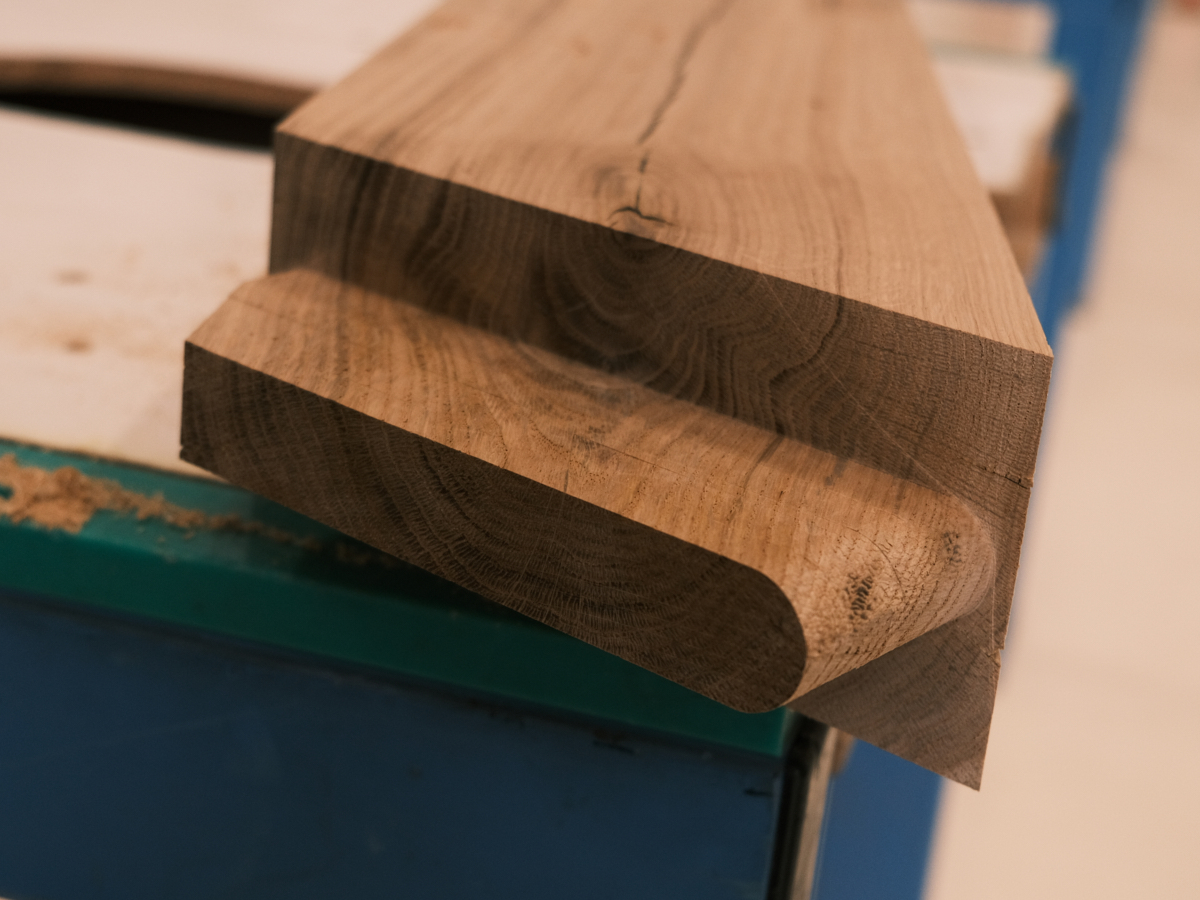

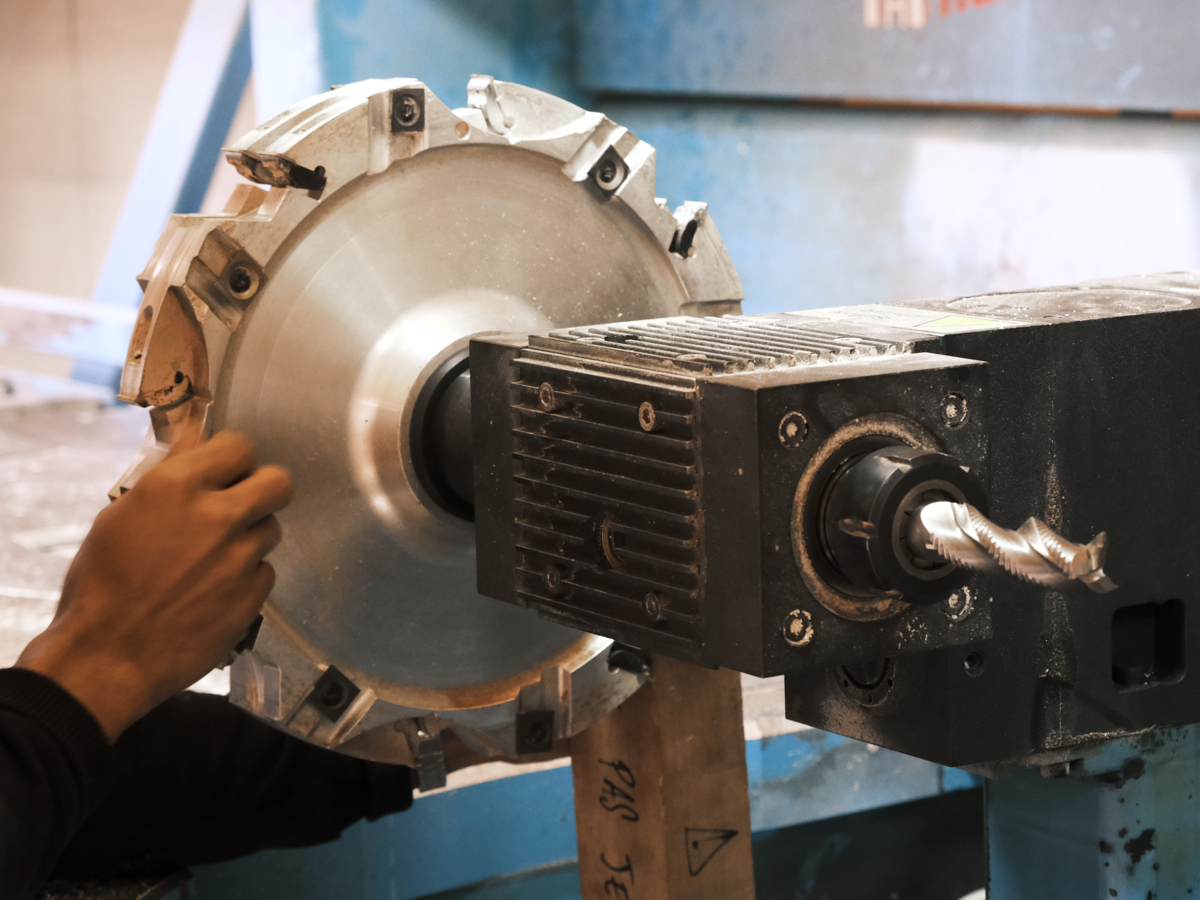

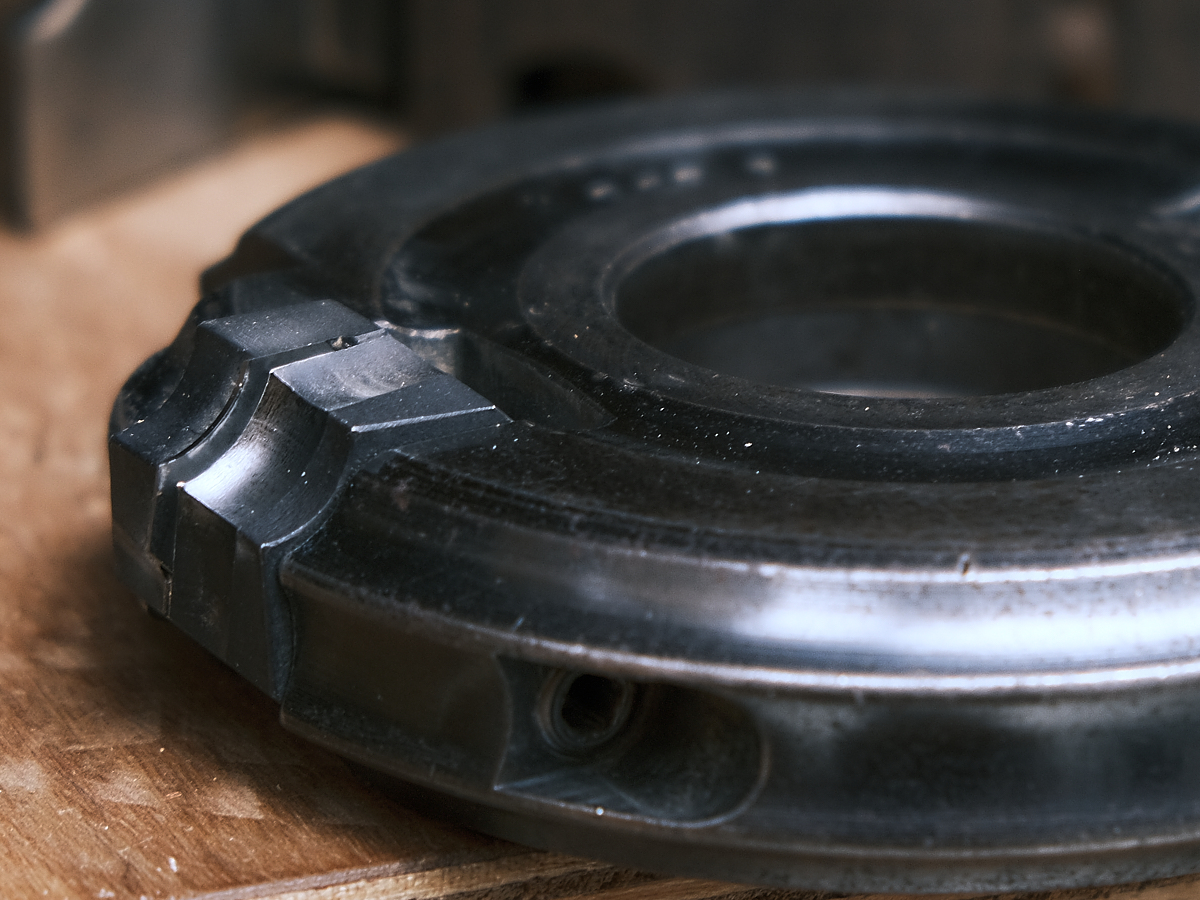

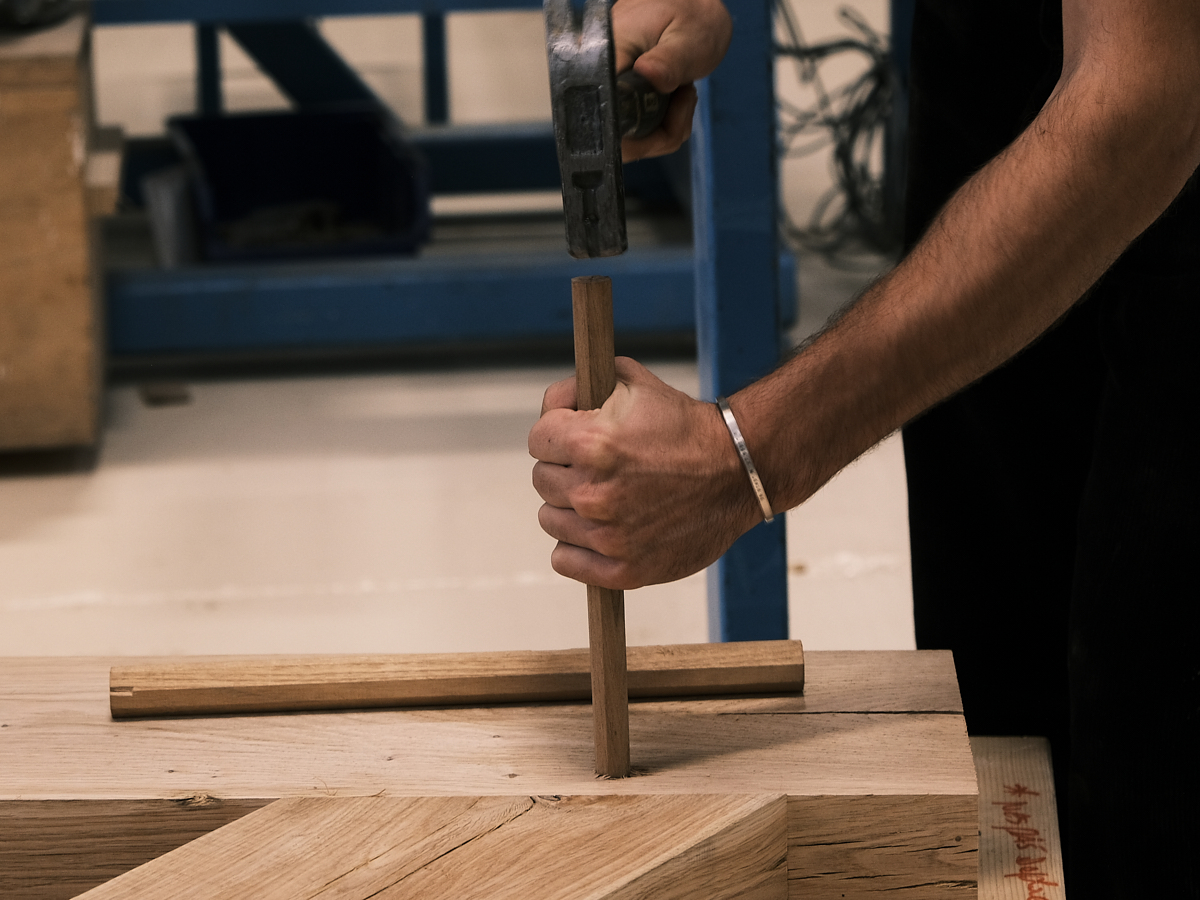

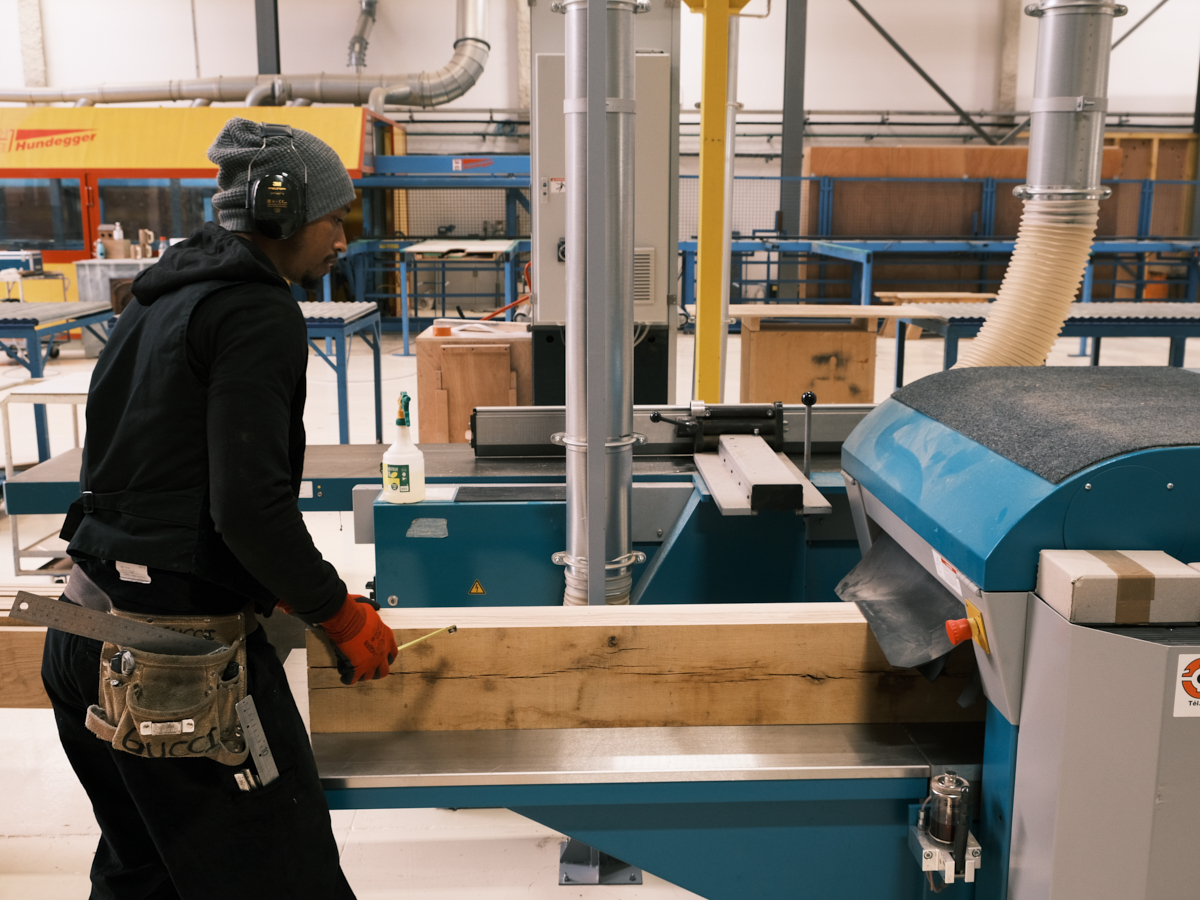

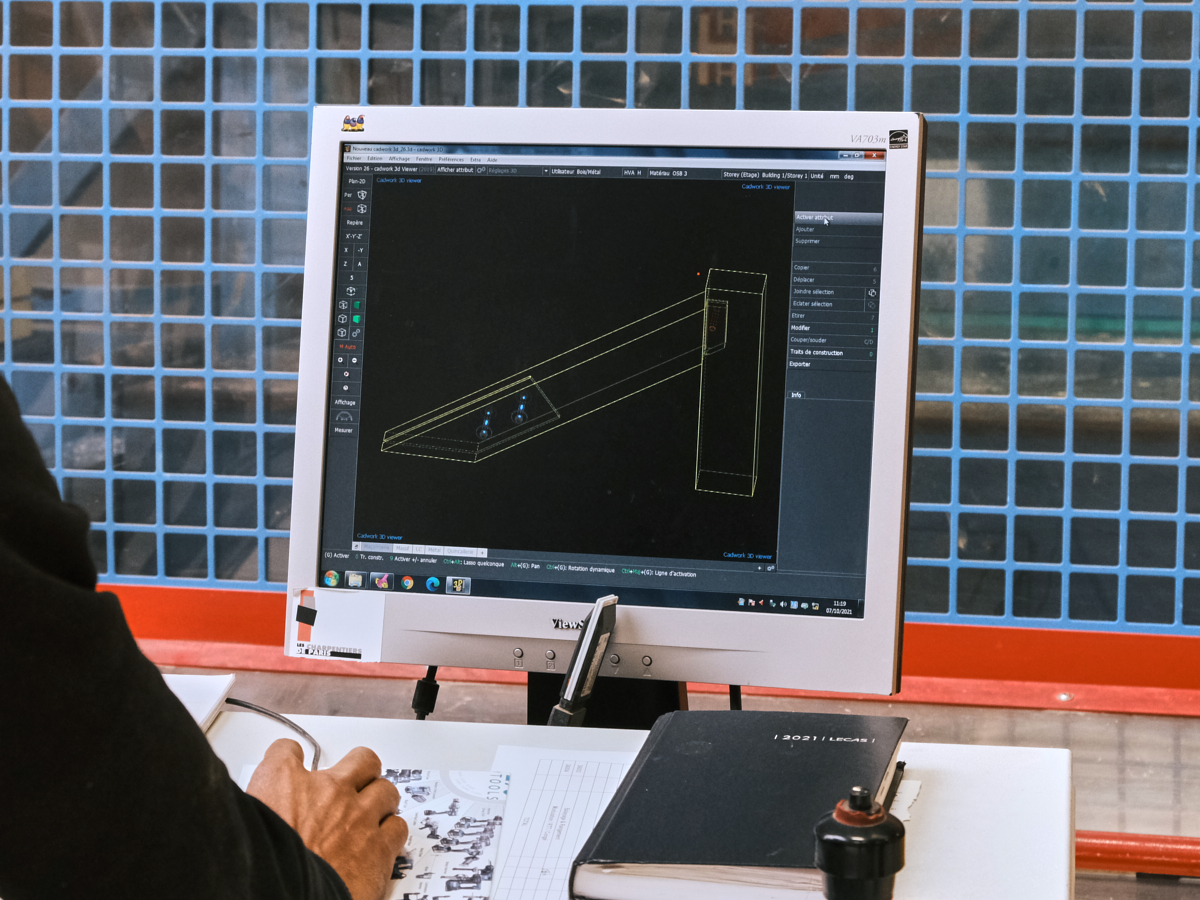

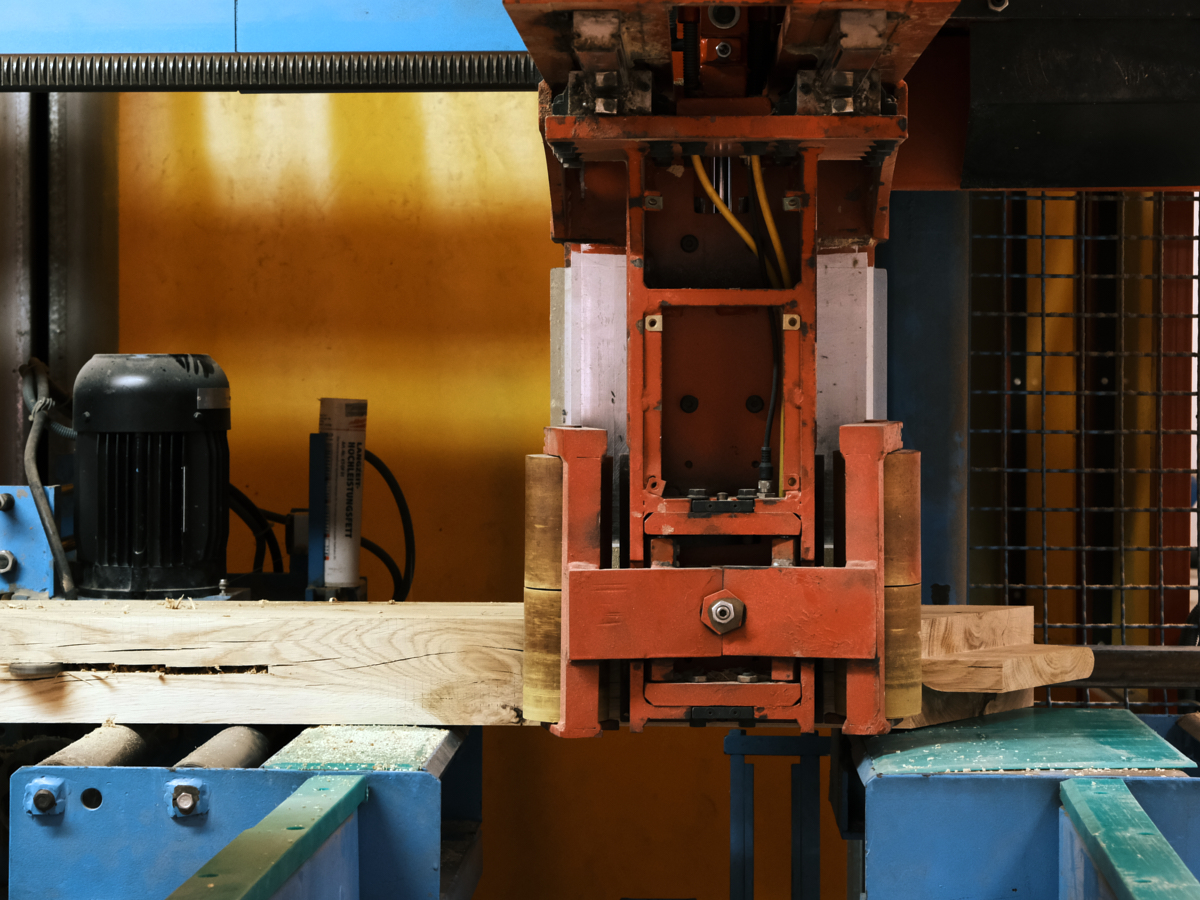

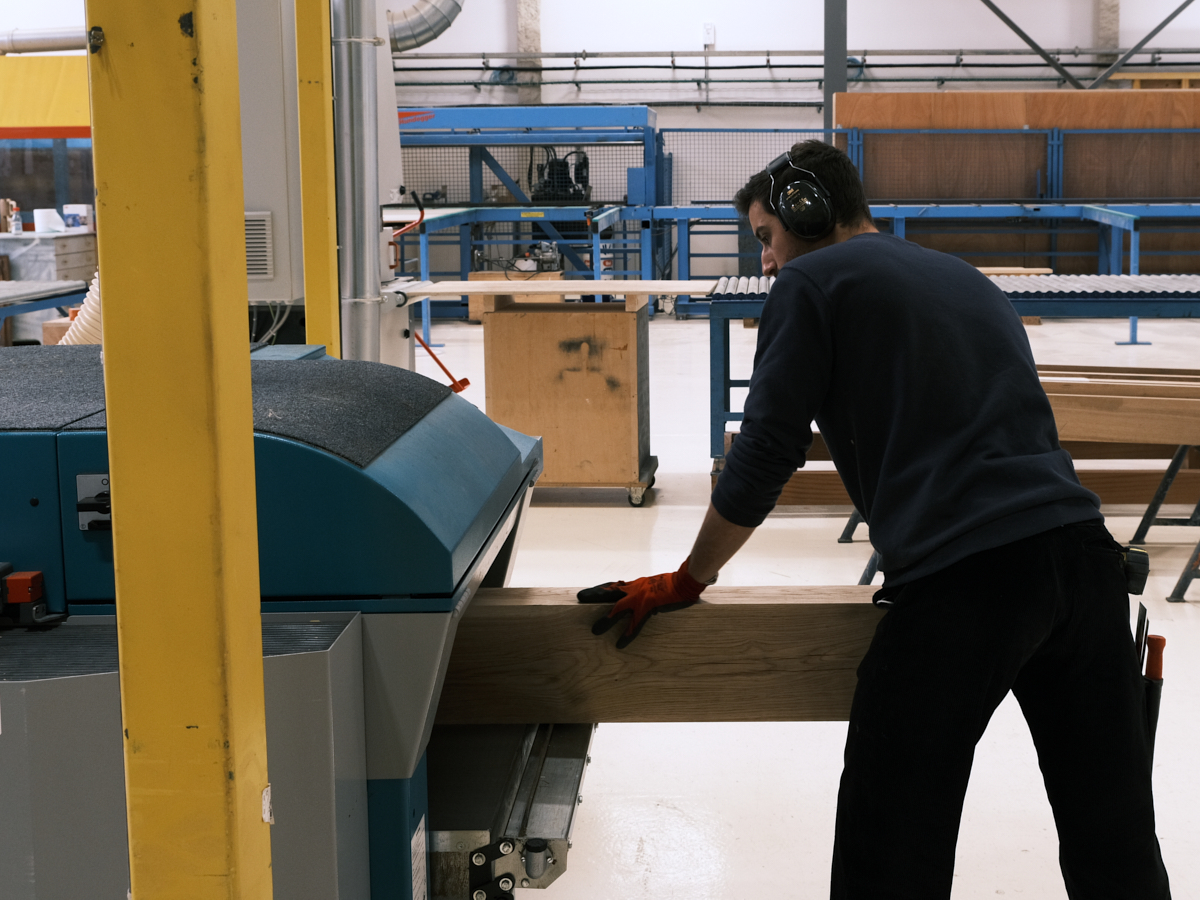

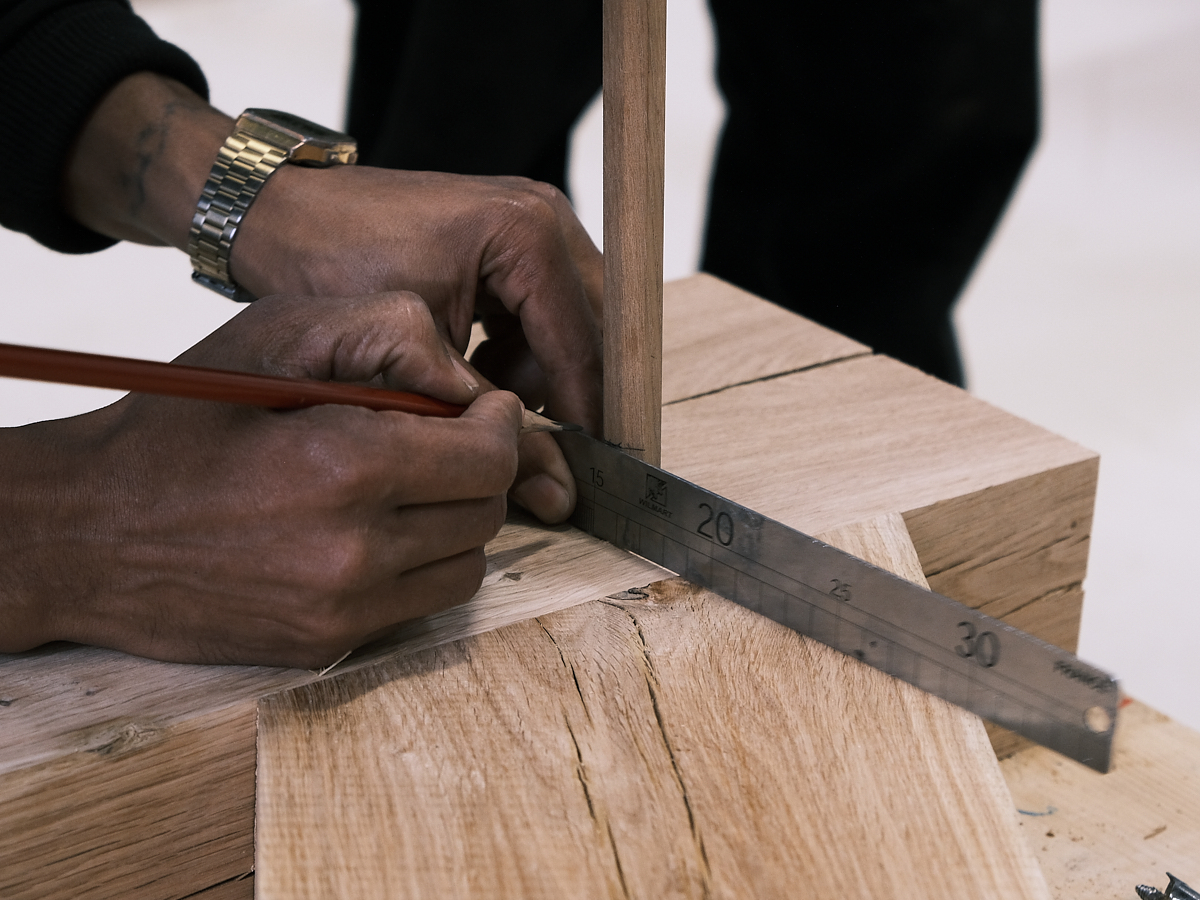

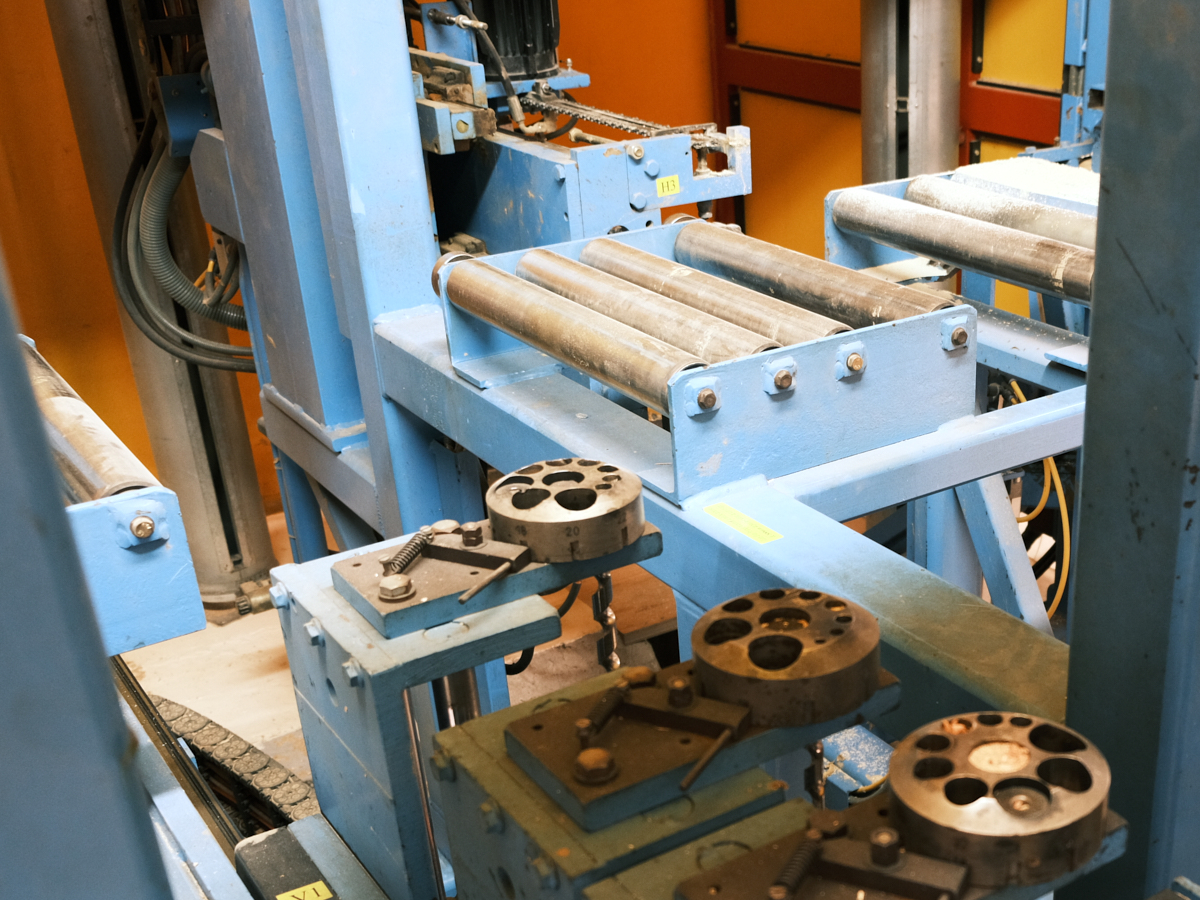

L'atelier des Charpentiers de Paris. Le système de ventilation est un réseau d'extraction connecté à l'ensemble des machines. Le charpentier est formé à la CAO. L'assemblage est modélisé avant d'être envoyé en fabrication. Les pièces de bois brut de sciage sont choisies en fonction du projet dessiné. On prépare l'usinage. La pièce est d'abord dégauchie, ses faces, qui peuvent être irrégulières, sont aplanies. La pièce est ensuite passé à la raboteuse, qui permet de rendre les faces parallèles. Le robot est une chaine d'usinage qui permet de fraiser une pièce de bois sur 5 axes. Un porte-outil est muni de plaquettes coupantes. Le modèle 3D arrive à l'atelier. La pièce de bois est fraisée à la forme indiquée par le modèle 3D. Elle peut être ensuite percée et tronçonnée, verticalement et horizontalement. La tronçonneuse horizontale permet de créer des rainures La pièce ressort de la machine parfaitement usinée. L'assemblage se fait ensuite manuellement. Une cheville de bois est placée dans le trou de la mortaise percé en machine Le trou du tenon est percé manuellement. Il est volontairement légèrement décalé Lorsque le charpentier enfonce la cheville à l'aide d'un marteau... ....les trous s'alignent et les pièces sont parfaitement solidarisées. Les charpentiers laissent traditionnellement 3cm de cheville dépasser La forme octogonale de la cheville lui assure une meilleure cohésion. La trousse à outils du charpentier Une autre étape d'usinage, le profilage. Sur un porte-outil circulaire, on attache une paire de fers coupants Chaque fer a une forme particulière à profil courant donné au bois. Le dessin de la maitrise d'œuvre sert de modèle pour réaliser ici la traverse basse d'une porte. Un fer est conçu spécialement pour profiler la goutte d'eau. Le profil de la traverse et la goutte d'eau après usinage. Pour réaliser un assemblage tenon-mortaise de menuisier... ...on réalise d'abord la mortaise, à l'aide d'une mortaiseuse, dans la pièce de bois préalablement courroyée. La mortaise est équarrie manuellement, la tronçonneuse ne permettant pas les détails d'angle droit. Le tenon est ensuite réalisé dans une tennoneuse, où deux lames débitent le bois de part et d'autre du tenon. Le menuisier réalise ensuite deux petites joues au tenon pour améliorer son accroche à l'assemblage. Le tenon et la mortaise sont ensuite assemblés manuellement. Lorsque l'usinage est parfait, la pièce assemblée de requiert pas de ponçage de finition.
